Rangkaian Counter Dengan JK-Flip Flop

  Counter merupakan suatu sistem yang digunakan untuk melakukan pencacahan data,  dalam postingan ini akan dibahas tentang pembuatan rangkaian counter dengan menggunakan JKFF secara sinkron dan asinkron, perbedaan counter sinkron dengan asinkron adalah dari pemberian sumber detak rangkaiannya, jika counter sinkron maka pemberian detak untuk mengeluarkan data pada masing-masing JKFF dilakukan secara bersamaan, tetapi pada counter asinkron pemberian detak masing-masing JKFF dilakukan secara bergantian atau berantai.


1. Counter Up Sinkron Modul 16 dengan JKFF.
   Yang pertama adalah rangkaian counter up sinkron, untuk rangkaian dibawah ini adalah rangkaian counter up sinkron modul 16 dengan JKFF (JK Flip-Flop).

Counter Up Sinkron Modul 16 dengan JKFF

Counter Up Sinkron Modul 16 dengan JKFF

dari rangkaian tersebut sudah dapat dilihat bahwasanya masing-masing JKFF mengeluarkan satu bit data, yang mana keseluruhan dari rangkaian ini jika dijumlahkan menjadi 4 bit data atau akan melakukan counter/pencacahan dari 0 hingga 15 dalam bilangan desimal, cara kerja dari rangkaian ini adalah ketika JKFF D0 diberikan clock akan mengeluarkan logika 1 sehingga jika diurutkan dari D3_D2_D1_D0 adalah biner 0001 (1 dalam desimal)selanjutnya keluaran JKFF D0 akan mempengaruhi masukan JKFF D1 sehingga mengeluarkan output 1, dan keluaran JKFF D0 menjadi 0 sehingga jika diurutkan dari D3_D2_D1_D0 adalah biner 0010 (2 dalam desimal) dan begitu selanjutnya untuk biner 0011 (3 dalam desimal) , sedangkan untuk menghidupkan/mengeluarkan bit selanjutnya yaitu keluaran JKFF D2 dibutuhkan gerbang logika "and" untuk mempengaruhi masukan JKFF D2 tetapi syaratnya D1 dan D0 harus 1 maka dari itu menggunakan gerbang "and" D1 berlogika 1 di "and" kan D0 yang berlogika 1 maka akan mengeluarkan output 1 dan dimasukkan kedalam masukan JKFF D2, sehingga saat dilakukan "clock" menghasilkan bit biner D3_D2_D1_D0 menjadi 0100 (3 dalam desimal) begitu seterusnya, sehingga untuk mempengaruhi masukan D3 pun membutuhkan rangkaian gerbang logika D0 and D1 and D2 seperti dalam gambar diatas.

2. Counter Down Sinkron Modul 8 dengan JKFF.
   Selanjutnya adalah rangkaian counter down sinkron modul 8 dengan JKFF. rangkaiannya dapat dilihat dibawah ini :
Tabel Kebenaran Counter Down Sinkron Modul 8


Counter Down Sinkron Modul 16 dengan JKFF
kesimpulannya adalah rangkaiannya hampir sama dengan counter up sinkron modul 16 dengan JKFF, hanya saja satu JKFF sengaja saya hilangkan sehingga hanya 3 bit data (tanpa dihilangkan juga tidak menjadi masalah), maka menjadi modul 8, dan keluarannya diganti yang tadinya Q dipindah ke pin Qnot atau Q' lalu rangkaian ini akan mengeluarkan bit-bit data yang terbalik dari counter up yaitu akan mengcounter turun dari 7 hingga 0. Setelah kita bahas tentang counter sinkron dengan JKFF, sekarang kita bahas tentang counter Asinkron dengan JKFF.

3. Counter Up Asinkron Modul 16 dengan JKFF.
   Untuk rangkaian dibawah ini adalah counter up asinkron modul 16 dengan JKFF.
Counter Up Asinkron Modul 16

Counter Up Asinkron Modul 16 dengan JKFF
cara kerja dari rangkaian ini sebagai berikut, ketika JKFF D0 diberikan clock maka JKFF tersebut akan mengeluarkan bit 1 pada pin Q nya, sedangkan lainnya masih berlogika 0 sehingga jika diurutkan dari D3_D2_D1_D0 adalah biner 0001 (1 dalam desimal) selanjutnya jika diberikan clock pada JKFF D0 keluaran pin Qnot/Q' nya akan berubah dari 0 ke 1 mempengaruhi masukan sumber detak atau clock pada JKFF D1 (transisi tinggi) sehingga yang tadinya keluaran Q nya adalah bit 0 menjadi 1, lalu JKFF D0 yang tadinya keluaran Q nya dari bit 1 berubah menjadi 0 sehingga jika diurutkan dari D3_D2_D1_D0 adalah biner 0010 (2 dalam desimal) seterusnya jika JKFF D0 diberikan clock ia akan kembali berlogika 1 tanpa mempengaruhi sumber detak JKFF D1 (karena keluaran pin Qnot dari JKFF berlogika 0) sehingga jika diurutkan dari D3_D2_D1_D0 adalah biner 0011 (3 dalam desimal) begitulah seterusnya pin keluaran Qnot JKFF D0 dan D1 akan mempengaruhi sumber detak pada JKFF D3 dan keluaran Q nya juga berubah jika diurutkan dari D3_D2_D1_D0 adalah biner 0100 (4 dalam desimal) dan seterusnya, sehingga rangkaian ini akan melakukan counter dimulai dari 0 hingga 15 dalam desimal.

4.  Counter Down Asinkron Modul 16 dengan JKFF.
   Untuk counter down asinkron modul 16 dengan JKFF dapat dilihat dibawah ini :

Counter Down Asinkron Modul 16 dengan JKFF
rangkaian dan cara kerja dari rangkaian diatas masih sama dengan rangkaian counter up asinkron modul 16, karena pola keluaran dari Qnot pada masing-masing JKFF adalah kebalikan dari keluaran Q, sehingga keluaran yang digunakan untuk mengeluarkan data adalah Qnot, ia akan melakukan counter secara turun dari angka 15 hingga 0. Kelebihan dari rangkaian asinkron sudah dapat dilihat, yaitu sederhananya rangkaian tanpa menggunakan gerbang logika seperti rangkaian counter sinkron, kelemahan dari rangkaian asinkron ini adalah delay yang akan membuat data tidak pas pada sistem yang sensitif.

5. Counter Modul X Sinkron dengan JKFF.
   Counter modulo X merupakan suatu counter yang akan melakukan pencacahan hingga bit tertentu sesuai dengan yang diinginkan/dibutuhkan, misalkan apabila kita mempunyai 4 bit counter up sinkron dengan JKFF, berarti counter tersebut adalah modul 16 yang akan mencacah dari 0 hingga15 tetapi apabila kita hanya membutuhkan modul tertentu, misalkan modul 10 yang akan mencacah dari 0 hingga 9, seperti bila kita akan membuat detik dan menit satuan pada jam digital. Kita dapat menggunakan pin masukan "Reset" untuk mengatur supaya ketika pada bit tertentu akan kembali ke bit awal misalkan jika hanya akan mengcounter hingga 9 maka pada bit 1010 atau 10 ia harus kembali ke bit 0000 dan tidak akan menampilkan bit 1010. dibawah ini adalah rangkaian keseluruhan pada counter modulo 10 sinkron menggunakan JKFF.
Tabel Kebenaran Counter Sinkron Modul X (10)

Counter Modul 10 Sinkron dengan JKFF

Rangkaian Logika untuk Reset
rangkaian diatas merupakan rangkaian yang akan membuat counter akan kembali pada bit awal, dari rangkaian diatas apabila outputnya D3_D2_D1_D0 adalah 1010 (10 dalam desimal) dimasukkan, maka gerbang logika paling ujung akan mengeluarkan logika 1 dan dimasukkan kedalam pin masukan Reset pada masing-masing JKFF yang akan membuat masing-masing JKFF mempunyai keluaran 0000 atau kembali ke awal.

6. Counter Up/Down Sinkron dengan JKFF.
   Selanjutnya kita membahas tentang counter up/down sinkron dengan JKFF, kali ini saya membuat counter up/down sinkron modul 8 terlebih dahulu. jadi rangkaian ini mempunyai bit selector, apa itu bit selector? yaitu suatu masukkan bit yang akan digunakan sebagai pemilih dan pengatur apakah rangkaian akan menjadi counter up atau counter down. jadi didalam rangkaian keseluruhan counter up/down sinkron modul 8 mempunyai tiga sistem rangkaian utama, yaitu rangkaian counter itu sendiri yang terdiri dari JKFF, rangkaian logika pembuat pencacahan naik (gambar dibawah, gerbang and berada diatas JKFF), dan rangkaian logika pembuat pencacahan turun (gambar dibawah ini, gerbang and berada dibawah JKFF).

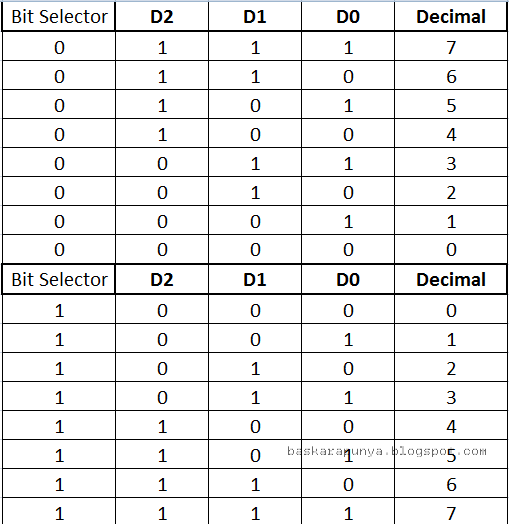

Tabel Kebenaran Counter Up/Down Sinkron Modul 8

Counter Up/Down Sinkron modul 8 dengan JKFF

Rangkaian Ketika Bit Selector Berlogika 1 atau Up
rangkaian diatas adalah cara sederhananya, apabila bit selector berlogika 1, maka logika tersebut akan diteruskan kedalam gerbang logika "and" yang berada diatas JKFF  (lihat gambar diatas) yang akan membuat counter menjadi up atau pencacah naik, sehingga membuat gerbang "and" yang ada dibawah JKFF seolah-olah mengeluarkan logika 0 atau tidak berfungsi.
Rangkaian Saat Bit Selector Berlogika 0 atau Down

sedangkan rangkaian diatas adalah cara sederhana apabila bit selector berlogika 0, maka logika tersebut akan diteruskan kedalam gerbang logika "and" yang ada dibawah JKFF (lihat gambar diatas) yang akan membuat counter menjadi down atau pencacah turun, sehingga membuat gerbang "and" yang ada diatas JKFF seolah-olah mengeluarkan logika 0 atau tidak berfungsi.

   Itulah sedikit penjelasan mengenai rangkaian Counter Sinkron dan Asinkron dengan JKFF dalam berbagai modul dan model, sebenarnya untuk membuat rangkaian counter dengan JKFF tidak terpaku dari rangkaian-rangkaian diatas, jika mencari di mbah google pasti banyak rangkaian yang berbeda, dari rangkaian yang sederhana ini kita dapat membuat sistem digital seperti jam bahkan spedo meter digital tergantung kreasi kita masing-masing. Untuk download simulasi rangkaian counter dengan JKFF menggunakan Proteus, klik disini.

by : baskarapunya.blogspot.com

23 komentar:

agus somantri said...

maaf as , mau bertanya , itu templatae Blognya Bagus, Kreen,,hhe
klo bleh tau , itu bkinnya pakai Aplikasi apa ??hhe
ane pngen bikin juga yg kayak gitu,, Kren pkonya,,he

Baskara said...

Pakai program artisteer mas, sekedar saran walaupun menggunakan program pembuatan template, blog tergantung dari kreatifitas kita masing-masing, so banyak-banyak mengunjungi blog lain untuk inspirasi kita, Selamat berkreasi, Terima kasih telah berkunjung....

blog_sinug said...

maaf mas mau tanya klo misal kasusnya sinkron counter modulo mod 12 seperti apa ya rangkaiannya?? mohon untuk bantuannya :) terimakasih,, jaya terus blognya .. klo bisa tolong kirimkan ke email saya sekalian modulnya nugrohoari105@gmail.com

Baskara said...

pakai saja rangkaian counter mod 15 yang dibatasi pada biner ke 12, buat rangkaian reset dari keluaran D0 sampai D3 yaitu ketika rangkaian mengeluarkan biner 1100 akan membangkitkan logika 1 yang dimasukkan pada reset semua jkff maka semua jkkff akan tereset dan kembali ke 0000, download rangkaiannya dan cermati rangkaian no 5, Have a nice day....

Anonymous said...

makasih mas..... izin donlod

rahma said...

makasih mas.... sangat bermanfaat buat tugas saya...

Yoga Arpansa said...

gambar simulasi nya pakai software apa ya..??

Baskara said...

All: makasih Kunjungannya
@Yoga :Proteus

shafwan hadi said...

Mas.. sya mw nnya.. itu ic yg d pake jenis.a apa ya? Soal.a sya mw buat rngkaian itu d pcb..tolong d share jga skema rngkaian.a :-D trimaksih

Baskara said...

Pakai IC 4027

rokcy baskoro said...

trimakasih mas ilmunya

candra mashuri said...

ic yang di gunakan 74ls73 di rangaian counter up modulus 24 di tampilkan di Seven Segment bisa t mas ?

Baskara said...

bisa saja menggunakan bcd to 7 segment

Bimbingan Belajar Anak said...

nice informasi mas

Denis Ariandi said...

Izin download mas buat tugas, makasih bermanfaat bgt buat belajar

Dikdo Yuswantoro said...

clock nya pakai push button ya?

Baskara said...

@ Dikdo, Iya betul

Muhammad Ikhbal said...

Yg antena kecil tu namanya apa ya mas ?

Baskara said...

Itu VCC... atau 5V atau Logika 1

Tri Martanto said...

kak mau tanya, masukan D0 D1 D2 dan yang sebelahnya yang menyerupai power itu apa ya? dan mencari di proteus dengan keyword apa?

Muhammad Fakhri Alrasyid said...

Sumbernya referensinya mana ya?

Baskara said...

@ Muhammad Fahri dari banyak sumber silakan cari artikel/buku elektronika digital ada banyak disana

Baskara said...

@tri martanto itu artinya lambang segitiga d0 terhubung dengan lambang segitiga d0 lainnya, coba cermati d0 ada dua buah dalam rangkaian
